N TYPE/G TYPE MIXERN型/G型 混合機
N type mixer
N型 混合機
混合精度±0.5VOL％の高精度で再現性の高い混合ガスを製造します。混合ガスの入口圧力と混合ガス出口圧力の差圧を利用した、当社独自の定量ノズルユニット方式で、末端の消費負荷変動や周囲温度に関係なく、高精度 混合ガスを安定供給します。
G type mixer
G型 混合機
N型 混合機をベ－スとしてイニシャルコストを抑えた低価格モデルです。混合精度は、必要にして十分な±1.0VOL％を実現しています。
Flow diagram
フロー図

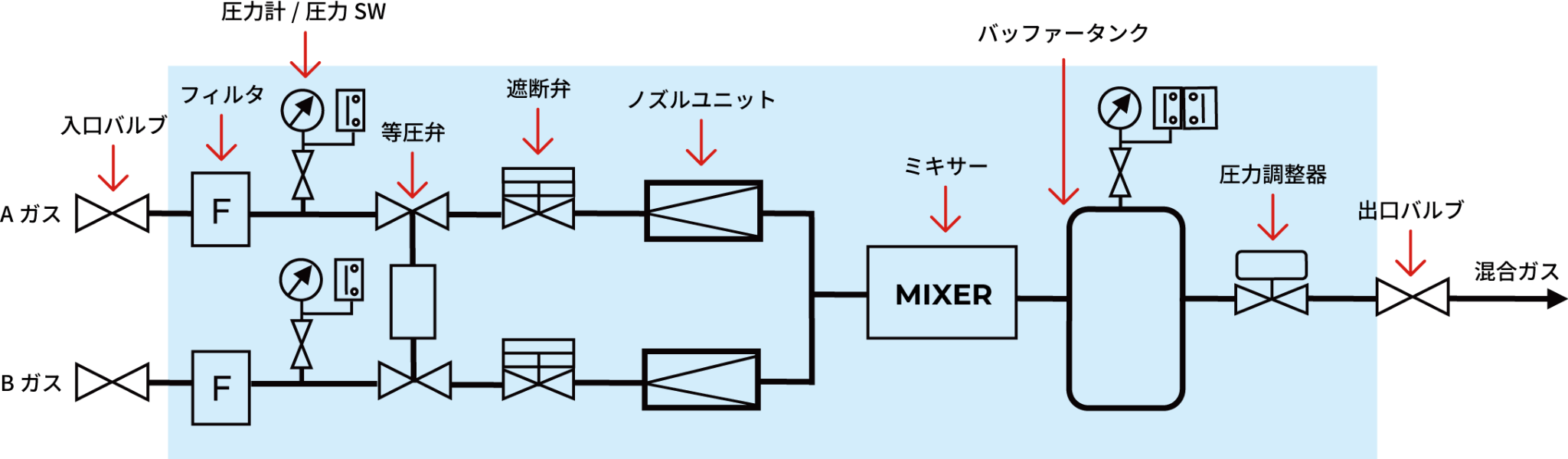

ガス混合機の流れ
Gas Mixer Features
ガス混合機の特徴
高精度な混合精度
±0.5VOL％（N型）、±1.0VOL％（G型）の高精度混合が可能です。
簡単操作
スイッチを"入れる"だけで運転開始。誰でも扱いやすい設計です。
省スペース設計
ボックスタイプでコンパクト。2～5成分まで対応可能です。
設置サイズ
2成分混合機（20Nm³/h）で850W×1,250D×1,905Hmm、重量約380kg。制御盤・バッファータンクも内蔵。
負荷変動に強い
負荷変動の影響を受けず、安定した混合が可能です。（負荷変動0〜100%対応可。）
屋外設置OK
温度影響を受けないため、屋外設置にも対応します。
コストパフォーマンス
低コストでユーザー仕様に柔軟に対応します。
Specification
仕様
| 型式 | N－E型 | G－E型（Gブレンダ－） |
|---|---|---|
| 混合方式 | 定量ノズルユニット方式 | |
| 製造ガス種 | ２～５成分で成分比率は固定 ※オプションにより濃度切替可。 | |
| 混合精度 | ±0.5 VOL％ | ±1.0 VOL％ |
| 最大発生流量 | 3～700 Nm3／h ※これ以上の流量の場合、混合機の台数で対応する。 | |
| 入口圧力 | お打合せによる ※0.95MPa以下 | |
| 出口圧力 （供給圧力） |
お打合せによる ※最大で0.6MPa | |
| 使用温度 | 0～40℃（周囲温度） | |
| 設置場所 | 屋内、屋外 ※高圧ガス保安法の可燃性ガス雰囲気外の場所。 | |
| 制御方式 | 制御盤によるシ－ケンス制御 | |
| 電源 | 100V 5A | |
| 寸法 | 850W×1,250D×1,905H ｍｍ ※運転制御盤含む寸法。 （20Nm3 ／ h 2成分テストガス混合機 屋内設置タイプ） |
|
| 重量 | 約380Kg ※運転制御盤含む重量。 （20Nm3 ／ h 2成分テストガス混合機 屋内設置タイプ） |
|
| 特別仕様 |
|
|
| 防爆仕様 | 可燃性ガス使用の混合機には、本体内に設置する唯一の電気機器である圧力監視機器を防爆仕様のトランスミッタとし、更に制御用信号の通信機器には絶縁型バリヤ（防爆機器）を使用する事で、可燃性ガスに対する安全性を万全な物にしています。 | |
Option
オプション

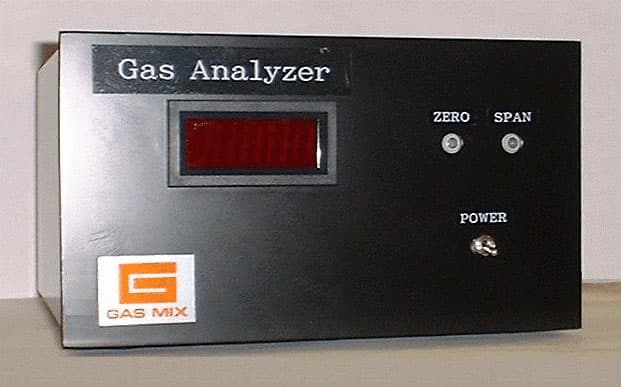

- 熱伝導式 分析計 ／ 自動分析装置（パソコン操作・表示）
- 濃度切替機能 ／ 濃度可変機能
- ガス漏れ警報器
- 警報用 入出力端子
- その他、ご相談ください。
N型混合機の性能を、最大限に評価いただきました。
Usage example
使用例
以下は、参考例です。※弊社のガス混合機は、毒ガスは使用できません。

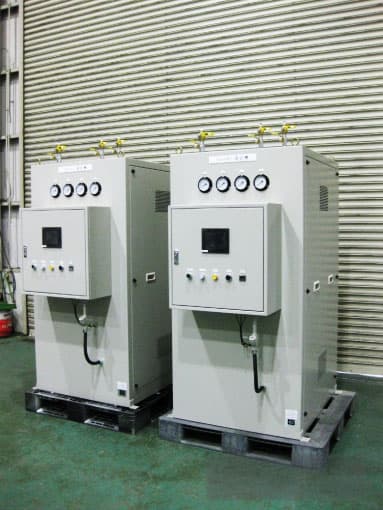

溶接関連用混合機
自動溶接機に使用する、溶接用の2成分ガス混合機です。混合精度は±0.5VOL%の超高性能！混合するガス種は、ほとんどのガスに対応可能です。
末端の混合ガス使用量（負荷。）が変わっても、常に一定の混合濃度が製品の高品質を保ちます。
溶接関連用 概略仕様
(Ar + H2混合機 N2-20E型)
| 最大発生流量 | 20Nm3 / h |
|---|---|
| 混合濃度 | Ar 90% + H2 10% |
| 混合精度 | ±0.5 VOL% |
| 仕様 | 普通仕様 本質安全防爆仕様 屋内設置型 ※屋外設置型も有り。 バッファータンク SUS394製 39L 2式内蔵 制御盤付属（タッチパネル付き） H2分析計ユニット（オプション） |
| 電源 | 100V 5A |
| 入口圧力 | 0.7MPa |
| 出口圧力 | 0.3MPa |
| 寸法 | 850W × 1,250D × 1,955H mm 奥行きDは制御盤含む。 高さHはバルブ含む。 |
| 重量 | 350kg（制御盤含む） |
※記載内容は混合機1台分
脱炭素社会に向けたH2添加 混合機
現在の主役になっているH2（水素）を添加したガス混合機です。

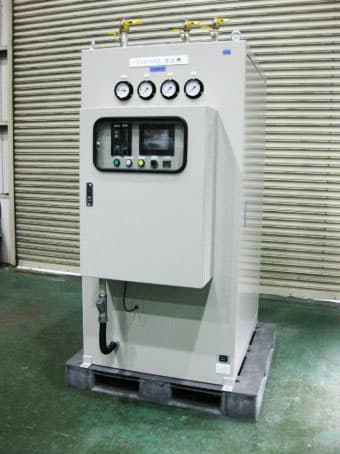

13A+H2混合機 外観

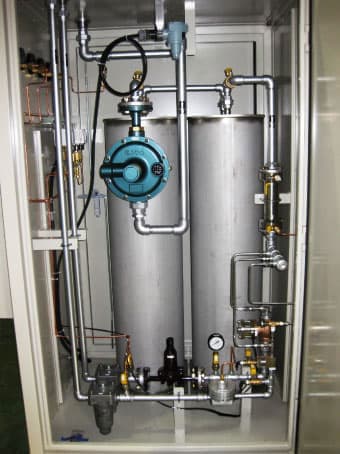

機内の主要機器
脱炭素に向けたH2添加 混合機
（都市ガス13A+H2混合機 G2-20E-NV型）/（LPG+H2混合機 G2-20E-NV型）
| 最大発生流量 | 20Nm3 / h |
|---|---|
| 混合濃度 | 13A（又はLPG） + H2 5% 〜 25%可変 |
| 混合精度 | ±1.0 VOL% |
| 仕様 | 普通仕様 本質安全防爆仕様 屋外設置型 バッファータンク SUS304製 92L 2式内蔵 H2濃度 5% 〜 40%迄可変機構搭載（手動操作式）※可変幅は要相談。 制御盤付属（タッチパネル付き） |
| 電源 | 100V 5A |
| 入口圧力 | 0.3MPa |
| 出口圧力 | 7kPa |
| 寸法 | 850W × 1,250D × 1,955H mm 奥行きDは制御盤含む。 高さHはバルブ含む。 |
| 重量 | 約410kg（制御盤含む） |
| 使用目的 |
・13A+H2混合機 都市ガス13Aに任意濃度のH2を混合させ、ガスエンジンの性能試験を行う。 ・LPG+H2混合機 LPG + H2混合ガスとして、ガス会社が一般供給する。 |
| 付属品 | ガス漏れ警報器 |
製造業に欠かせない大流量 混合機
半導体製造工場等で使用される大流量 混合機です。写真のタイプは最大700Nm3/h仕様となります。
混合機・制御盤・バッファータンク（3m3）で構成されます。

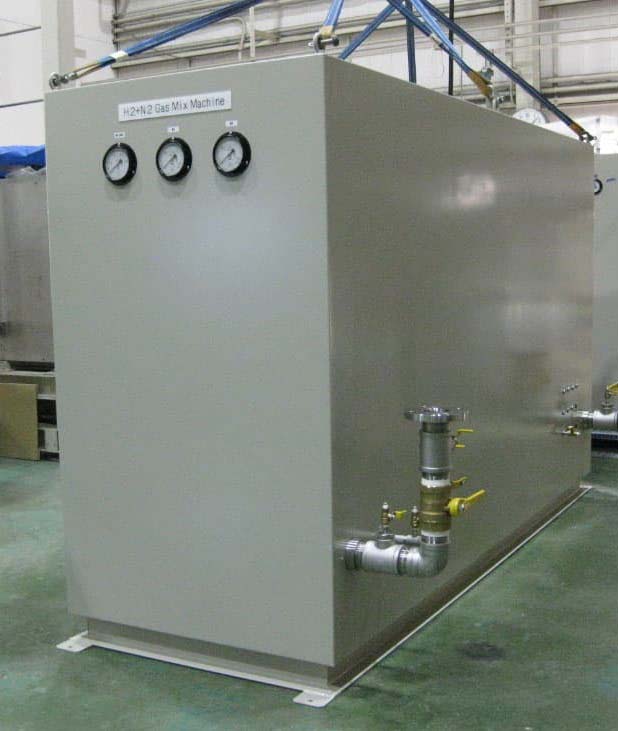

本体 700Nm3／h 仕様

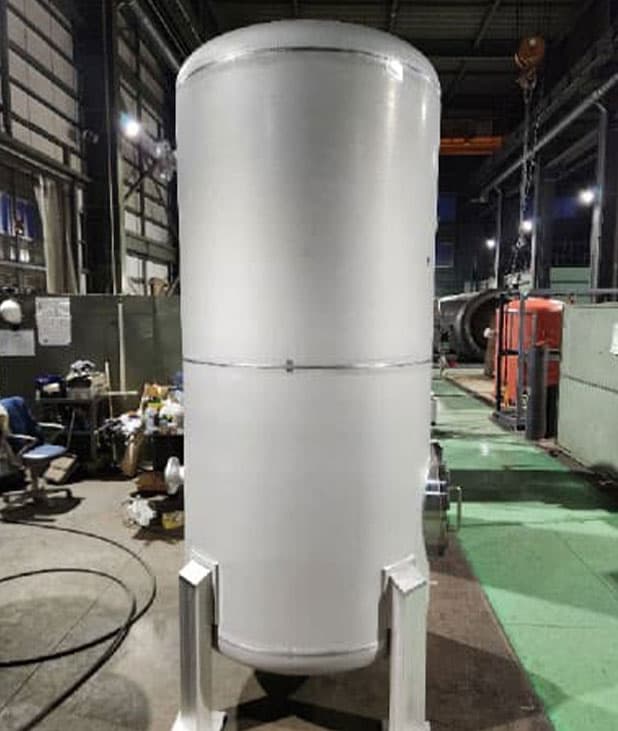

バッファータンク 3m3 SUS304製

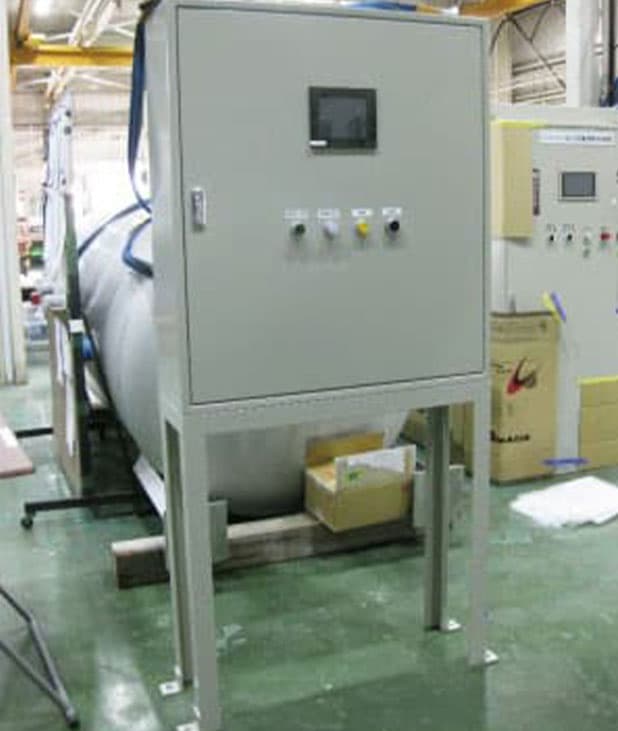

制御盤

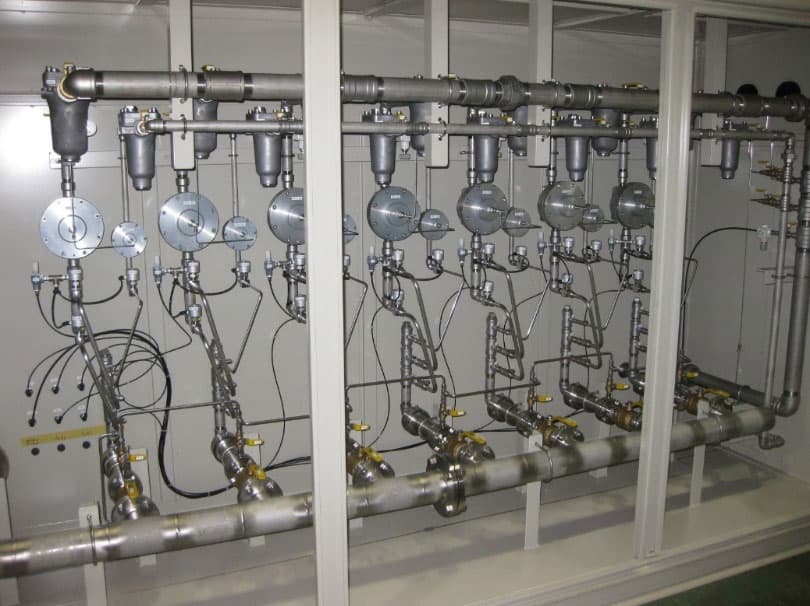

H2+N2混合機 機内の主要機器
半導体関連用 大流量 混合機 概略仕様
（H2 + N2 混合機 G2-700E型）
| 最大発生流量 | 700Nm3 / h |
|---|---|
| 混合濃度 | H2 10% + N2 90% |
| 混合精度 | ±1.0 VOL% |
| 仕様 | 準禁油処理仕様（接ガス部 非鉄仕様） 本質安全防爆仕様 屋外設置型（混合機本体） バッファータンク SUS304製 3m3別置き 制御盤 別置き（屋内設置型） |
| 電源 | 100V 5A |
| 入口圧力 | 0.85 〜 0.95MPa |
| 出口圧力 | 0.4 〜 0.45MPa |
| 寸法 | 1,400W × 3,000D × 1,800H mm |
| 重量 | 1,000kg |
| 備考 | 寸法、重量は制御盤、バッファータンクは含まず。 |

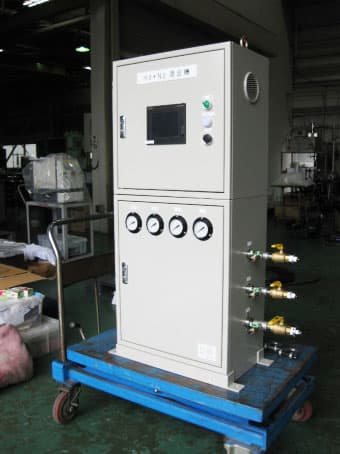

使い勝手の良い小流量 混合機
最大流量 3Nm3／h以下の小流量 混合機です。各産業向けに対応できます。大きさは小型でも高性能！
雰囲気ガス用 小流量 混合機 概略仕様
（H2 + N2 混合機 N2-3E型）
| 最大発生流量 | 3Nm3 / h |
|---|---|
| 混合濃度 | H2 10% + N2 90% |
| 混合精度 | ±0.5 VOL% |
| 仕様 | 普通仕様 本質安全防爆仕様 屋内設置型 バッファータンク SUS304製 8L内蔵 制御盤付属（タッチパネル付き） H2分析計ユニット（オプション） H2濃度可変機構（オプション） |
| 電源 | 100V 5A |
| 入口圧力 | 0.9MPa |
| 出口圧力 | 0.6MPa |
| 寸法 | 800W × 300D × 1,250H mm 幅Wはバルブ含む。 |
| 重量 | 約150kg（制御盤含む） |
| 特徴 | 小型ボディなので小スペースで設置可。 |
コストの高いヘリウムガスを窒素で1/10に希釈して、ランニングコストを1/10に低減します。

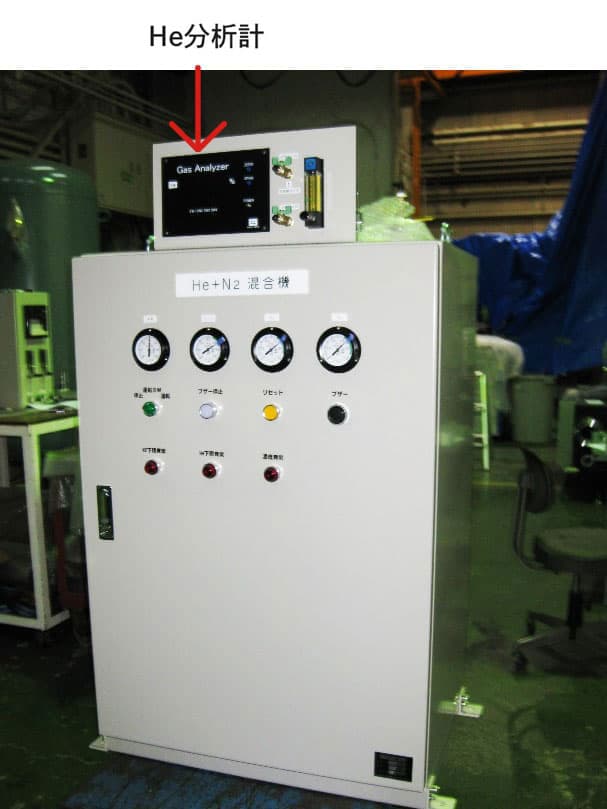

ヘリウムリーク検査用 概略仕様
（He + N2 混合機 N2-3E型）
| 最大発生流量 | 3Nm3 / h |
|---|---|
| 混合濃度 | He 10% + N2 90% |
| 混合精度 | ±0.5 VOL% |
| 仕様 | 普通仕様 屋内設置型 バッファータンク鉄製（SS400） 10L内蔵 制御盤付属（タッチパネル付き） He分析計ユニット（オプション）左記写真 参照。 He濃度可変機構（オプション） |
| 電源 | 100V 5A |
| 入口圧力 | 0.9MPa |
| 出口圧力 | 0.6MPa |
| 寸法 | 700W × 500D × 1,200H mm 幅Hはバルブ含む。 |
| 重量 | 約120kg |
| 特徴 | コストの高いHeを10%に希釈することで、ランニングコスト1/10低減が、容易に達成可能！！ |
都市ガス関連／ガス器具 関連用混合機
ガス器具の研究・開発／燃焼試験に使用するテストガス 6C-3（4成分ガス）を製造します。

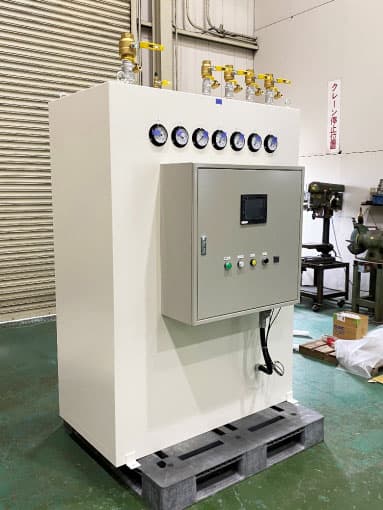

テストガス 6C-3（4成分 混合機） 概略仕様
（H2 + CH4 + C3H8 + N2 混合機） N4-20E型
| 最大発生流量 | 20Nm3 / h |
|---|---|
| 混合精度 | ウオッベ指数±2%（WI）以内 |
| 仕様 | 普通仕様 本質安全防爆仕様 屋内設置型 ※屋外設置型も有り。 バッファータンク SUS304製 92L 2式内蔵 制御盤付属（タッチパネル付き） |
| 電源 | 100V 5A |
| 入口圧力 | H2 0.25〜0.35MPa CH4 0.25〜0.35MPa C3H8 0.16〜0.195MPa N2 0.25〜0.35MPa AIR 0.5〜0.8MPa ※駆動源。 |
| 出口圧力 | 7kPa |
| 寸法 | 1,200W × 900D × 1,905H mm 奥行きDは制御盤含む。 高さHはバルブ含む。 |
| 重量 | 約460kg（制御盤含む） |
ガスエンジン関連用混合機
ガスエンジンの実験用 混合機です。

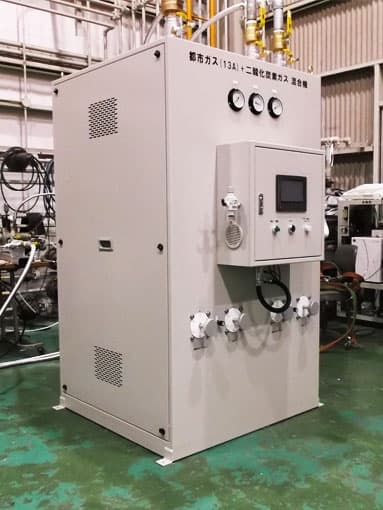

ガスエンジン実験用 概略仕様
（都市ガス 13A + CO2混合機 N2-150E-NV型）
| 最大発生流量 | 150Nm3 / h |
|---|---|
| 混合濃度 | 13A + CO2 10〜60％可変 |
| 混合精度 | ±1.0 VOL% |
| 仕様 | 普通仕様 本質安全防爆仕様 屋内設置型 鉄製（SS400）1m3 バッファータンク別置き CO2濃度10%〜60%可変機構搭載 制御盤付属（タッチパネル付き） 自動分析装置（オプション） |
| 電源 | 100V 5A |
| 入口圧力 | 0.6MPa |
| 出口圧力 | 0.1MPa |
| 寸法 | 1,000W × 1,150D × 2,000H mm 奥行きDは制御盤含む。 高さHはバルブ含む。 |
| 重量 | 約300kg（制御盤含む。バッファータンクは含まず。） |
| 特徴 | 都市ガス13Aに任意濃度のCO2を混合させ、ガスエンジンの性能試験を行う。 |
病院関連用混合機
病院内の合成空気を製造する医療用の混合機です。原料ガスには沸点の低い液体酸素と液体窒素を使用することで無菌状態の合成空気を作ることができるため、病院内での空気感染リスクを大幅に低減させることに役立ちます。

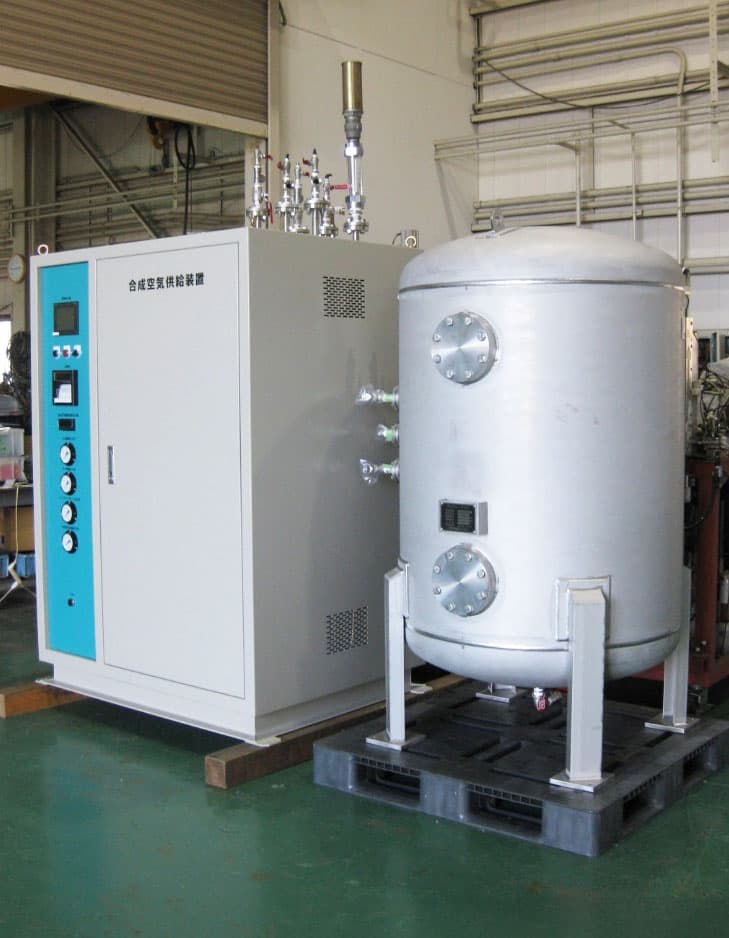

医療向け合成空気 概略仕様
（O2 + N2 混合機 TN2-25W-E型）
| 最大発生流量 | 25Nm3 / h ※その他、50Nm3 / h・67Nm3 / hがあります。 |
|---|---|
| 混合濃度 | O2 2% + N2 78% |
| 混合精度 | ±1.0VOL% |
| 仕様 | 準禁油処理仕様（接ガス部 非鉄仕様） 屋内設置型 機内は25Nm3/h混合ユニットのダブルライン仕様 ※片方は予備ライン SUS304製 配管 バッファータンク SUS304製 2m3 別置き 制御盤付属（タッチパネル付き） 酸素分析計3台付属 |
| 電源 | 100V 5A |
| 入口圧力 | 0.75MPa |
| 出口圧力 | 0.4MPa |
| 寸法 | 混合機 1,300W × 1,000D × 1,800H mm 高さHはバルブ含まず。 バッファータンク 950Φ × 1,800Hmm |
| 重量 | 混合機 約350kg バッファータンク 約700kg |
| 特徴 | 沸点の低い液体酸素と液体窒素を原料とした、無菌のクリーンな空気を連続製造します。 |
Regular inspection
定期点検
可燃性ガスを原料とした混合機の場合、機内に可燃性ガスを流入し混合ガスを製造します。さらに、製造された混合ガスをガスタンクに貯蔵する装置のため、安全性は最重要項目です。また、不活性ガスや支燃性ガス使用においてもガス漏れによる窒息事故対策などの十分な安全配慮が必要となります。
これら、安全性維持と混合ガスの高精度混合性能の維持のため、1回/1年（1日8時間 稼働として。）の定期点検を推奨します。
